液压反铲水上挖掘机铲斗结构解析

  来源：   作者：洪星水利机械

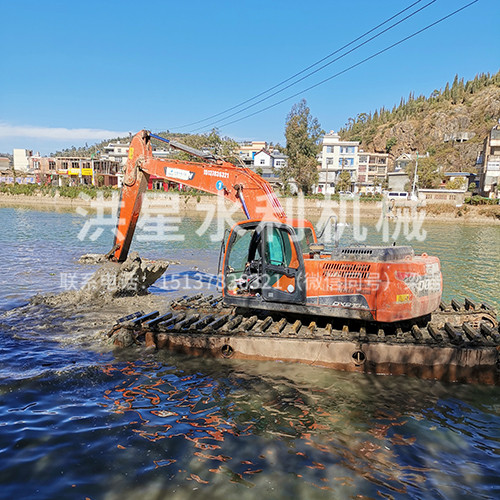

液压水上挖掘机的工作装置种类繁多，水上挖掘机反铲铲斗是目前工程建设中应用最多的一种。水上挖掘机铲斗的整体一般为焊接结构，所以焊接是铲斗最关键的制作工序，焊接的质量直接影响到铲斗的结构强度及使用寿命。

水上挖掘机铲斗属结构件类产品，由包板、侧板、耳板、横梁、基刃、侧刃、齿座、斗齿、侧齿以及一些加强部件等组成。

水上挖掘机包板和侧板构成铲斗的内腔，是装卸物料的容器。基刃由高强度耐磨材料做成，在其前端一般焊有齿座，齿座多以橡胶卡销或螺栓连接的形式与斗齿连接，根据工作情况可以选装不同类型的斗齿。

水上挖掘机侧齿装在侧刃的下方，可以增加铲斗挖掘时的导向性能。侧部和底部的耐磨板不仅可以保证铲斗的强度和耐磨性，同时还保证铲斗的刚度，减小作业过程的变形。

水上挖掘机铲斗的后部焊有左右对称的两个耳板，其上的铰接孔用来与斗杆和连杆相连。为了保证耳板的强度和刚度以及铲斗的抗扭能力，在斗后部和耳板的中间和两侧焊有横梁。

由于物料的复杂性，同一种水上挖掘机铲斗很难适应不同的物料，因而为了满足各种不同的作业需要，在同一台水上挖掘机上往往配以多种结构形式的铲斗。当物料尺寸较小或土质较软时采用大容量铲斗，而当物料尺寸较大或土质较硬时则采用小容量铲斗。在某些情况下如土壤黏性较大时，铲斗很难完全卸料，这时需采用具有强制卸土功能的铲斗。

一般来说，市面上最常用到的是通用铲斗和岩石铲斗。岩石铲斗相对通用铲斗来说，斗腔的底部会比通用铲斗深一些，同时在侧刃上会装有多对侧齿，在比较容易磨损的部位如基刃、侧刃、侧板和斗底，会加装一些耐磨板条或耐磨板块。

总之，水上挖掘机铲斗种类的选用要根据水上挖掘机的机器性能和工作情况来确定，挖掘泥土、肥土以及泥土和细砾石的混合物时可用通用铲斗，挖掘混合土、粘土和石块时应用岩石铲斗。同时铲斗的容量要与水上挖掘机的机型相匹配，如果选取的铲斗比推荐的容量大得多，水上挖掘机的瞬时转动惯量将会变得很大，循环周期增长，对整个机器得寿命和稳定性都有不利影响。
